プリント基版の設計段階から行うノイズ対策

ノイズ対策を考慮したプリント基板設計のポイントノイズ対策を考慮した
プリント基板設計のポイント

電源ピンのパスコンは配線経路に注意する

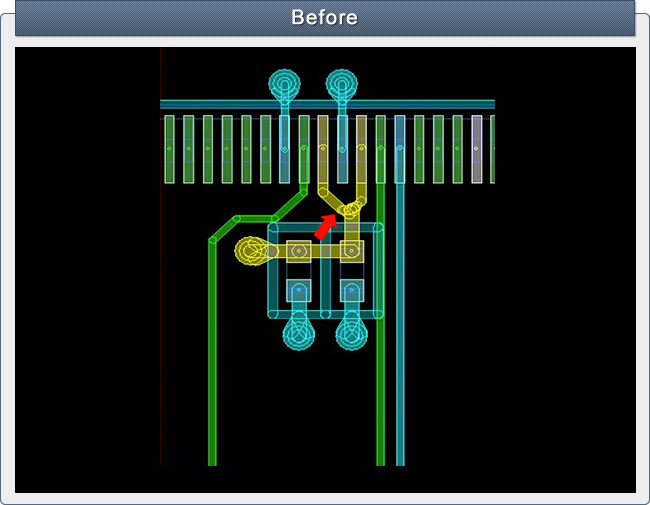

電源ピンのパスコンは配線経路のビフォー

プリント基板ではICなどのパスコンは電源ピン1つに1つずつ取り付けることが多いですが、上記の例では電源ピンへ接続する部分で配線が纏まってしまっています。電源ピン近くにパスコンを配置していても配線経路を間違えてしまうとパスコンの効果が薄れてしまいます。

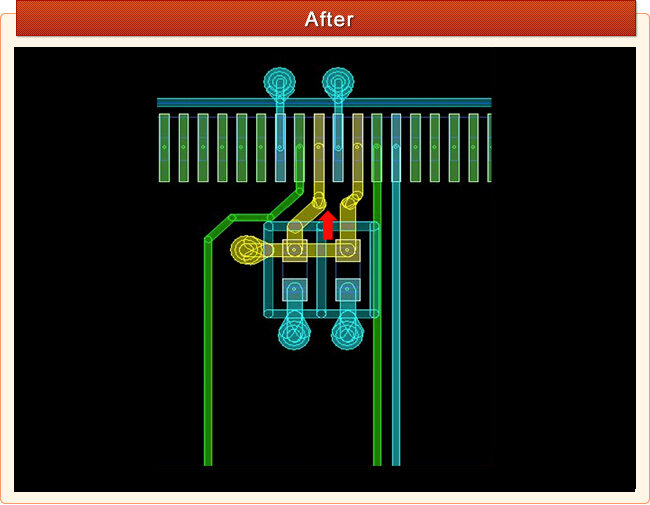

電源ピンのパスコンは配線経路のアフター

電源ピンへパスコンを経由して配線する場合は配線経路に注意します。電源ピンとパスコンが近くに複数あるとまとめて配線してしまう事がありますが、上記の様にパスコン1つに対して電源ピン1つに配線するようにすることで、パスコンの効果を得ることが出来ます。

パスコンはピンの近くにあるだけでは効果が薄くなってしまいます。配線経路にも注意して設計することが大切になります。
