プリント基板を設計する際に分岐配線となることがあります。

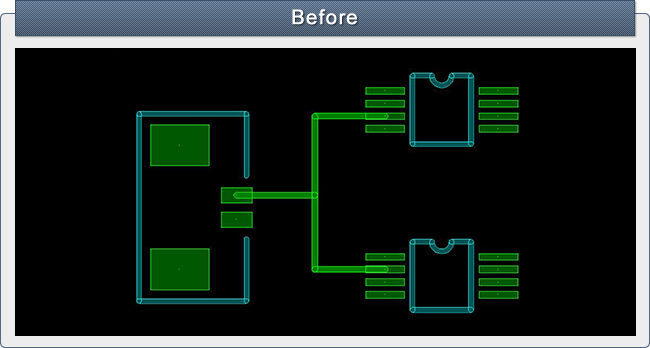

上記の例はT分岐配線を行っておりますが、分岐部が直角となっています。
直角部はエッチング液が溜まりやすくオーバエッチングとなるため、製造時にパターンが細くなり断線の可能性が高まります。
また、信号が反射しやすくなりノイズの原因となることもあります。
T分岐配線になるような所は補強を行い、直角配線とならないようにします。

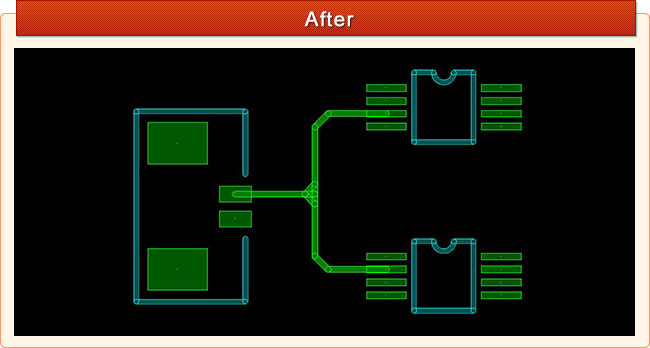

上記の様にT分岐配線部の直角部分は配線を追加し補強をします。
また、配線が直角配線とならないように面取りやRを付けるなどを行うことで、エッチング液が溜まらないように出来ます。
反射の影響も抑えることができノイズ対策にもなります。
プリント基板設計時は、T分岐配線とならないように注意をします。
T分岐部は補強し、直角配線は面取りやＲをつけます。
基板製作時のオーバーエッチング防止や反射の影響を抑えたプリント基板設計をすることが出来ます。
