プリント基板設計のポイント

コネクタの機械的強度を上げる

プリント基板で使用されるコネクタには、機械的な強度を上げる為に固定用のピンが設けられている場合があります。

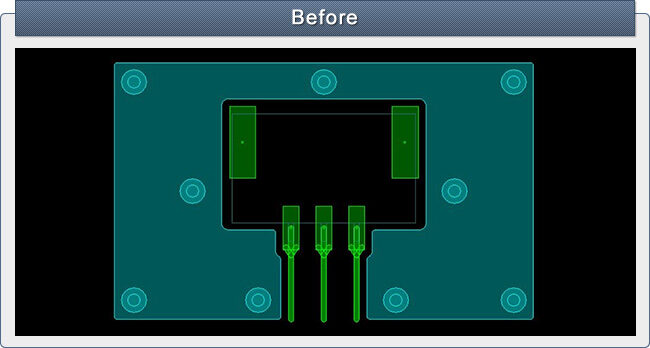

上記の例では、コネクタの左右に固定用のピンがあり、半田付けする為のランドが設置されています。
固定用のピンとパッドが半田付けされ補強されますが、コネクタを頻繁に抜き差ししたり、負荷がかかるような使用方法の場合は
パッドが基板からはがれてしまう可能性があります。

コネクタの固定用端子は電気的に問題がなければ、GNDプレーンなどに接続することで、
基板からパッドを剥がれにくくし、コネクタの機械的な強度を上げることが出来ます。

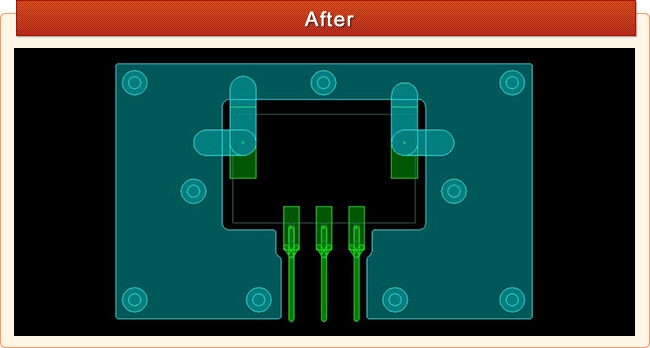

上記の例の様に、周辺にある大きなGNDプレーンへ接続することで、
コネクタを頻繁に抜き差しする場合や負荷のかかった場合でもパッド剥がれを防止することが出来ます。

プリント基板を設計する際は、コネクタなど負荷のかかる部品は基板からパッドが剥がれやすくなります。
固定用のピンなどがあり補強できる場合は、周辺のベタなどに接続することで機械的な強度を上げることが出来ます。
基板使用時の事も考えて設計することで品質を向上させることが出来ます。
