プリント基板では、様々なサイズの基板を面付けすることがあります。

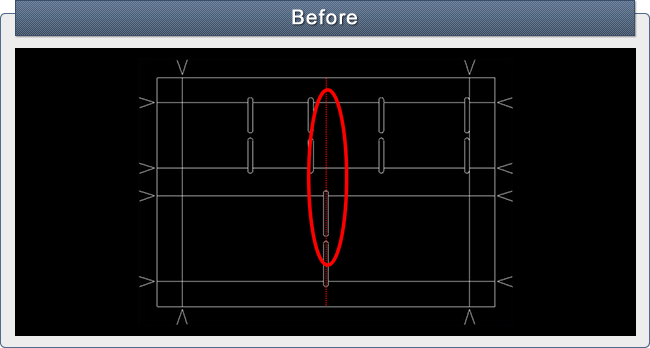

上記の例はサイズの異なる基板を面付けしていますが、Vカットを入れたいライン上に基板があるため、
使用することが出来ない状態となっています。その為、ミシン目を使用して面付けを行っています。

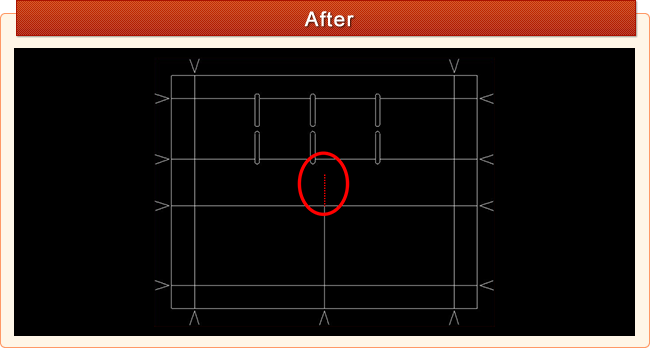

捨て基板やスリットを間に入れて、Ｖカットを止める部分を設けます。
上記の例のように捨て基板のサイズを大きくし、Vカットを途中で止めることが出来るようにスペースを確保します。
Ｖカットを途中で止める為のスペースがあれば、捨て基板でなくスリットでも可能です。
止める長さはメーカーによって異なりますが、１５ｍｍ以上は必要です。
面付けの自由度が上がり、ミシン目の分割時にバリを作りたくない場合に適しています。
プリント基板で面付けする際にミシン目のバリを作りたくない場合や
効率の良い面付けを行いたい場合に、ジャンプVカットも使用することができます。
ジャンプVカットは基板製作メーカーに確認が必要ですが、面付けの自由度を上げることができます。
