プリント基板で使用される可変抵抗は抵抗値を調整できる抵抗器です。
一般的に3ピンの部品となっており、抵抗の端子２つと可変用の端子1つに分かれています。

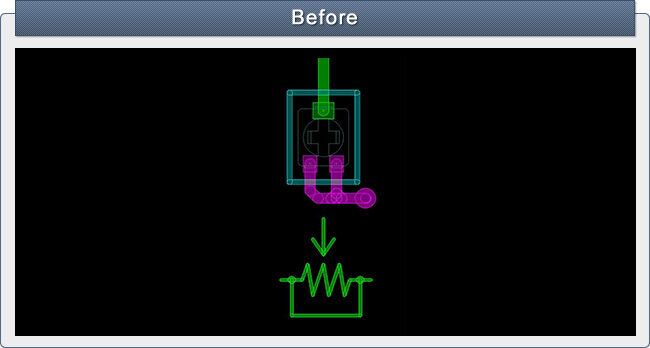

上記の例では抵抗の端子の両側が接続された状態となっています。
3ピンの部品は回路図のピン振りとフットプリントのピン振りの整合性が取れていないことがありますので、
このような接続では意図した抵抗値を得ることが出来ません。

回路図を意識しながらパターン配線を行うように注意をします。

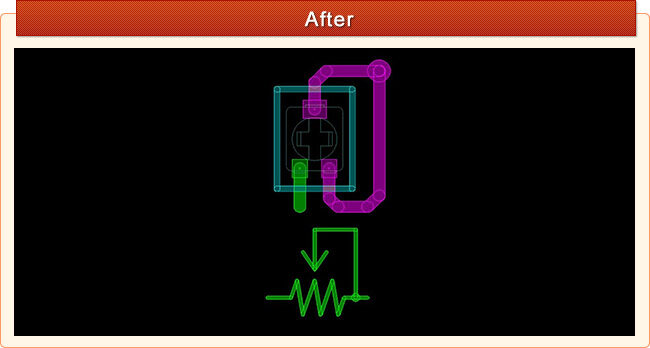

上記の例では抵抗の端子と可変用の端子が接続されているため、
可変用の端子を調整することで抵抗値を変化させることが出来ます。

パターン設計時に回路図を意識しながら作業を行う事で配線の間違いに気づくことが出来ます。
可変抵抗だけでなく3ピンの部品は回路図とフットプリントに整合性が取れていないことがありますので
回路図を確認しながら進めることが大切になります。
