DIP部品(スルーホール挿入部品)の
取り付け用のスルーホールの穴径の選択には注意が必要です。

DIP部品のリード(足)の太さに対して,スルーホールの穴径が大き過ぎると,

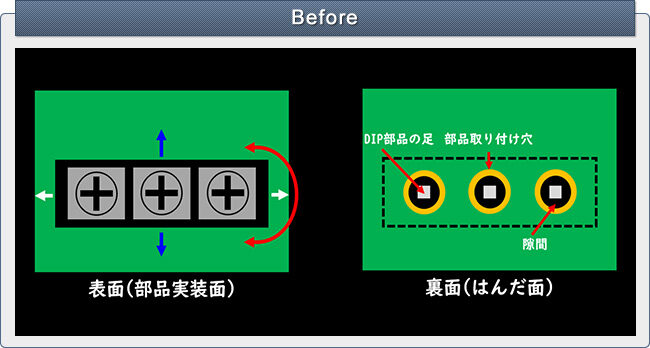

Beforeの左図のように,赤矢印,青矢印,白矢印の色々な方向に
部品の位置がずれてしまう可能性があります。

コネクタなどの部品が位置ズレをおこしてしまうと,
基板の品質に悪い影響を出してしまう可能性があります。

DIP部品のカタログなどに部品取り付け用の
スルーホールの穴径の参考情報がない場合は,

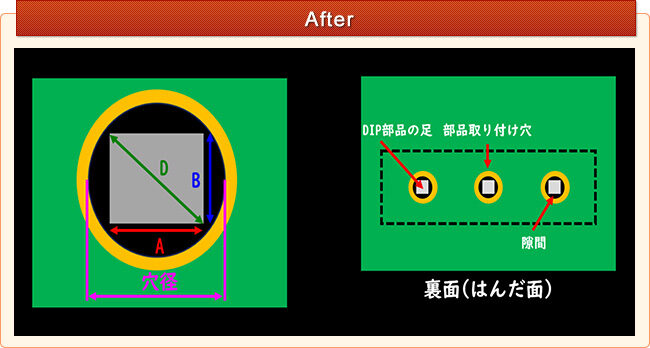

Afterの左図のようにDIP部品のリード(足)の
対角線距離:Dの長さを意識してスルーホールの穴径を検討すれば

DIP部品のリード(足)の太さに対して適切な
スルーホールの穴径を選択することができるようになります。

DIP部品のリード(足)が円形だった場合は,
対角線距離:Dが,直径Dに置き換えて考えることができます。
