部品端子は基板の接触に注意する

プリント基板で使用される部品には、実装した際に端子の一部が基板に接触するものがあります。

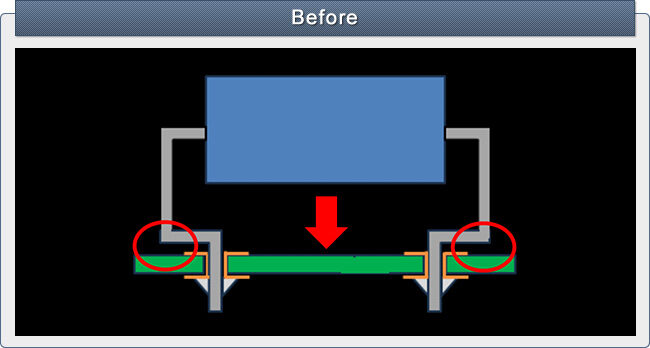

上記の例では、リードが折り曲げられた部品の為、赤丸部分が基板と接触する可能性があります。
接触する部分に配線やGNDベタがありレジスト剥がれなどがあった場合ショートすることがあります。
基板から少し浮いた状態で実装されれば問題ないですが、はんだ付けする部分より端子が大きくなっていたり、
大きな部品では部品を支えるため基板に接触させるものもあります。

端子が接触または、接触する可能性のある部分は配線を行わないようにします。

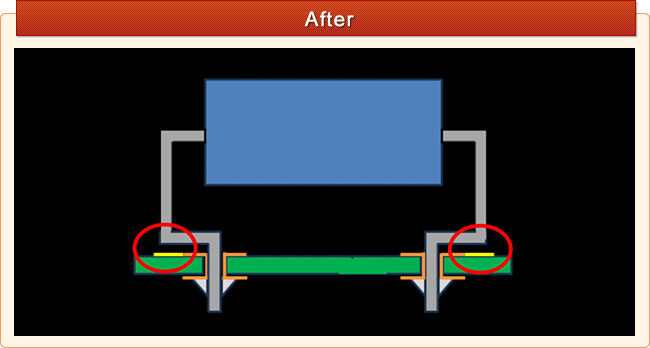

上記の例の様に禁止領域などを設定し、銅箔を作らないようにします。
また、端子と同じ信号のベタとすることでショートによる不具合を防止する事が出来ます

取り付けるスルーホール穴径は問題なくても、はんだ付けする部分以外のリードが接触することがあります。
データシートには接触する部分が記載されていないこともありますので、
プリント基板を設計する際は、部品形状をよく確認する必要があります
