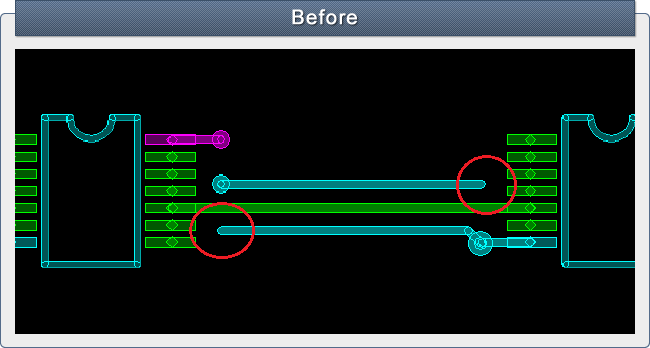

プリント基板を設計するにあたっては、 クロックやリセット信号をGNDガードする場合があります。 上記の例では、信号線を囲うようにGNDパターンを配線しています。 しかし、配線端が未処理のため、 GNDパターンがアンテナとなってしまいます。

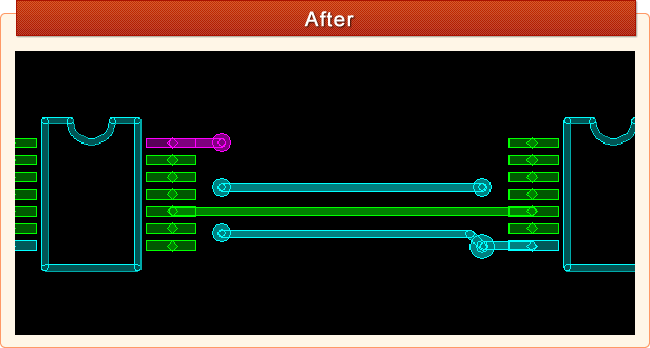

プリント基板設計時、クロックやリセット信号をGNDガードする場合、GNDパターンの端は ビアを入れ、内層に接続します。 これにより、GNDガードパターンがアンテナとなることを防止します。

GNDガードパターンは、ただ配線しておけば効果があるわけではありません。 配線端を適切に処理しておかなければ、逆効果となる場合もあります。 GNDパターンの端は必ず、内層に接続します。
